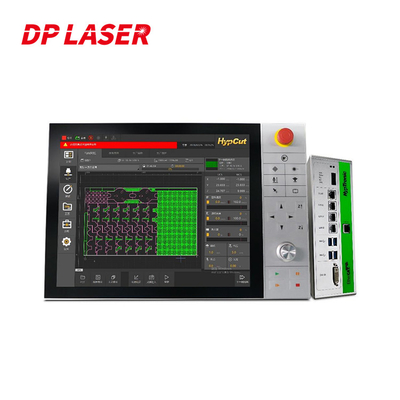

Hệ thống điều khiển laser chuyên dụng kiểu Hypcut Bus FSCUT 8000A Công suất cao

Hệ thống điều khiển máy cắt Laser sợi quang chuyên dụng loại Bus Hypcut công suất cao FSCUT 8000A

Giới thiệu cơ bản

Hệ thống FSCUT8000 là hệ thống bus thông minh cao cấp cho các yêu cầu cắt laser sợi quang công suất cực cao từ 8KW trở lên.Nó có các đặc điểm về độ ổn định và độ tin cậy, triển khai thuận tiện, gỡ lỗi dễ dàng, sản xuất an toàn, chức năng phong phú và hiệu suất tuyệt vời;nó hỗ trợ và cung cấp các giải pháp mô-đun, cá nhân hóa, tự động và dựa trên thông tin.Hiện tại, trên thị trường đã có một hệ thống máy cắt laser chuyên dụng kiểu bus tương đối hoàn thiện và cao cấp.

Tính năng

1. chức năng
Quy trình: Thủng không cảm ứng cho các tấm vừa và mỏng, thủng sét cho các tấm dày, thủng nhiều mức, thủng và loại bỏ xỉ, triệt tiêu rung động theo sau, vòng kín áp suất không khí và công nghệ mịn từng lớp, v.v. ., cải thiện đáng kể hiệu quả và độ ổn định của cắt công suất cao, và cải thiện khả năng cạnh tranh cốt lõi của lực lượng thiết bị.

Vật liệu còn sót lại trực quan: Kết hợp với bố cục ảnh trên điện thoại di động, định vị trực quan bằng máy công cụ giúp tái chế và tái sử dụng vật liệu còn sót lại một cách cực kỳ hiệu quả.

Tìm kiếm cạnh tụ điện: Tìm kiếm cạnh tụ điện tốc độ cao và độ chính xác cao 500mm / s, đồng thời cung cấp các phương pháp tìm kiếm cạnh bằng tay, hai điểm, ba điểm, bốn điểm và các phương pháp khác để đáp ứng các yêu cầu của hình dạng đặc biệt tìm kiếm cạnh vật liệu và tìm kiếm cạnh chính xác cao hơn.

Hỗ trợ định dạng bản vẽ: hỗ trợ xử lý đầu ra trực tiếp của DXF sinh thái ban đầu, mã G và các bản vẽ khác;hỗ trợ các thao tác đọc ghi tốc độ cao và xử lý các tệp tin đặc biệt LXDS và NRP do CypNest xuất ra.

Giao diện người dùng: có hướng dẫn, tương tác trực quan, dễ học.

Tự động hóa: Hỗ trợ các giải pháp tự động hóa như cắt cuộn trực tuyến, cắt cuộn hai đầu, cắt ống tích hợp và xử lý tiểu vùng khổ cực lớn để đáp ứng sự phát triển của thị trường hơn.

Bảo trì thuận tiện: cung cấp dữ liệu hoạt động của sản phẩm như kiểm tra và hiệu chuẩn tiêu điểm, giấy ảnh phát hiện ô nhiễm đường quang và servo giám sát máy hiện sóng.

Thông tin hóa: Kết nối với Baichu Health Cloud, mes và các hệ thống khác, thu thập trạng thái sử dụng của các thành phần thiết bị, phân tích và nhắc nhở bảo trì thiết bị một cách thông minh để kéo dài tuổi thọ của thiết bị.

Vẽ: Bạn có thể trực tiếp vẽ hoặc chỉnh sửa bản đồ họa trong hệ thống xử lý HypCut mà không cần sự hợp tác của phần mềm bên thứ ba, giúp cải thiện hiệu quả của việc gỡ lỗi và điều chỉnh.

Chức năng tiện lợi: cung cấp các chức năng mô-đun tiêu chuẩn như cắt một phím, làm sạch vòi phun, hiệu chuẩn tự động, bôi trơn tự động, trao đổi bàn làm việc và hút bụi khu vực phụ, thêm nhiều điểm bán hàng cho thiết bị.

2. kiểm soát liên quan
BC-LINK: Công nghệ truyền thông BC-LINK tự phát triển để đạt được khả năng chống nhiễu và truyền tín hiệu hiển thị, tín hiệu IO và tín hiệu USB với khoảng cách cực xa.

Tự tối ưu hóa Servo PID: Một cú nhấp chuột để hoàn thành gỡ lỗi thông số servo, tiến độ điều khiển lý thuyết nằm trong khoảng ± 0,01mm.
Phần cứng thông minh: hỗ trợ van tỷ lệ bus, laser và đầu cắt thông minh, nhận ra hiệu ứng khép kín hoàn toàn 1 + 1> 2, cải thiện hiệu suất và độ ổn định.

An toàn: bảo vệ chống va chạm sai lệch mô-men xoắn, hiệu chỉnh thời gian thực cân bằng ổ đĩa kép, tránh chướng ngại vật di chuyển trong không khí, nhảy ếch thông minh và các chức năng khác.

Độ chính xác: Độ chính xác quỹ đạo lý thuyết là ± 0,005mm, độ chính xác định vị là 0,01mm và độ chính xác định vị lặp lại là 0,01mm.

Tốc độ: hỗ trợ tối đa tăng tốc 5G, tốc độ trục đơn tối đa 300m / phút.

Giao tiếp: Giải pháp hệ thống thời gian thực RTOS được thông qua và chu kỳ truyền thông được rút ngắn xuống còn 1ms.

Thuật toán: Cung cấp thuật toán tăng giảm tốc không đối xứng để làm cho thiết bị chạy nhanh và mềm, đồng thời nâng cao tuổi thọ của thiết bị.

Điều chỉnh độ cao: Bộ điều khiển độ cao BCS100 hiệu suất cao được nâng cấp thành hệ thống theo dõi thời gian thực của xe buýt, giúp cải thiện hơn nữa độ ổn định và hiệu suất theo dõi.

Các ngành áp dụng

Thích hợp cho máy cắt laser sợi quang công suất cực cao trên 8000W.Được sử dụng rộng rãi trong các nhà máy kim loại tấm, dây chuyền sản xuất tự động, và các trạm chế biến lớn.

FSCUT 8000A
